Portventiler i rustfrit stål og knivportventiler i rustfrit stål

Portventiler i rustfrit stål vs. knivportventiler: tekniske forskelle, udvælgelsesnøglepunkter og almindelige problemløsninger

✔️I industrielle rørsystemer er ventiler i rustfrit stål blevet standardvalget i kemisk industri, minedrift, vandbehandling og papirmasse- og papirindustrien på grund af deres korrosionsbestandighed og mekaniske styrke. Blandt dem,portventiler i rustfrit stålogknivportventil i rustfrit ståldeler lignende navne, men har betydelige forskelle i strukturelle principper, anvendelige medier og vedligeholdelseskrav.

I. Kernestruktur og sammenligning af tekniske parametre

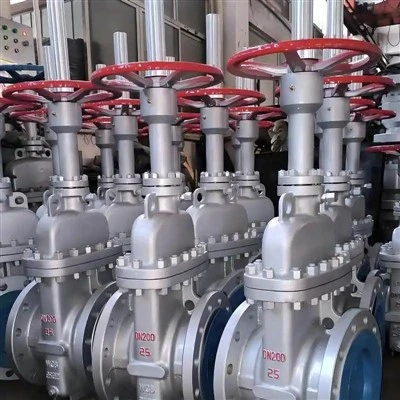

✅Traditionelle portventiler i rustfrit stål bruger en kileport eller parallel port, hvor spindlen bevæger sig lodret for at opnå-afspærring. 🌈Deres tætningsflader skal passe helt sammen, hvilket gør dem velegnede til rene væsker eller gasser. Trykklassificeringer dækker typisk Klasse 150 til Klasse 600.🌈 For en almindelig DN150 (6-tommer) boring svarer flade-til-flademålet på en skydeventil af rustfrit stål til ASME B16.10, ca. 292 mm. 🌈Åbnings- og lukketiden er relativt lang, og den er ikke egnet til medier, der indeholder faste partikler – partikler kan nemt blive fanget i bunden af ​​sædet, hvilket fører til dårlig slukning.

✅Derimodkniv ventiler(dvs. knivportventiler) anvender en skarp-kantet port. Portkanten er hærdet, typisk 6-12 mm tyk, hvilket giver meget højere hårdhed og slidstyrke end almindelige porte.
✅En standard6″ knivslukningsventil(DN150) har en face-to-face dimension designet i henhold til ISO 5752 Series 3, kun 114 mm (wafer type) eller 210 mm (lug type), hvilket er mere end 50 % kortere end en portventil med samme boring.
✅Knivpladen på en knivspjældsventil skærer direkte ind i mediet under lukning, klipning af fibre, gylle eller granulerede materialer. Det er derfor, det ofte omtales som enguillotineventil– et udtryk, der er særligt almindeligt inden for minedrift og spildevandsrensning, der understreger dets guillotinelignende skærende virkning.

II. Almindelige problemer og tekniske løsninger

✅Opgave 1:Efter gentagen drift i medier, der indeholder faste partikler, oplever en spjældventil tætningsfejl - materialeophobning i bunden af ​​ventilhuset forhindrer lågen i at lukke helt.

✅ Grundårsagsanalyse:Grove partikler eller lange fibre i gyllen sætter sig i sæderillen i bunden af ​​ventilhuset. Dette gælder især for skylleventiler, hvis nederste sæde er blotlagt i flowpassagen og mangler en selvrensende struktur. Ifølge en feltrapport offentliggjort iValve World(2021) skyldes omkring 33 % af knivslukningsventilfejl i tailingsrørledninger stratificeret ophobning af materiale i bunden.

📌Løsning:
Vælg et knivskyggeventildesign med en selvrensende styreplade (skraber). Styrepladen passer tæt mod begge sider af porten og skraber vedhæftende materiale af under hvert åbningsslag. Brug samtidig et hulrumsfrit bunddesign for at undgå aflejring.

Opgave 2:Sådan vælger du pålideligleverandører af knivventilerog undgå at købe ringere produkter, der ikke passer til arbejdsforholdene?

📌Løsning:
Når du vurderer leverandører, skal du anmode om følgende fire tekniske dokumenter:

• Tryktest rapport– Udført i henhold til API 598. Skaltesttryk ved 1,5 gange det nominelle tryk (f.eks. PN10-ventil testet til 15 bar), sædetesttryk ved 1,1 gange, med en holdetid på ikke mindre end 60 sekunder.
• Materialesporbarhedscertifikat (EN 10204 3.1)– Beviser den kemiske sammensætning (f.eks. Ni-indhold 10-14%, Mo 2-3% for 316 rustfrit stål) og mekaniske egenskaber (trækstyrke større end eller lig med 485 MPa, flydespænding større end eller lig med 170 MPa) af kroppen, porten og stilken.
• Ansigt-til-ansigt dimensionsverifikation– Målt længde af skiveventilen skal være i overensstemmelse med producentens påståede ISO 5752-standard, med afvigelse mindre end eller lig med ±1,5 mm; ellers kan den ikke passe korrekt med rørledningsflanger.
• Casestudier i lignende applikationer– Leverandøren skal give mindst to projektreferencer med det samme medium (f.eks. aluminarødt mudder, sortlud fra papirfremstilling), som har været i drift i mere end 12 måneder, og give dig mulighed for at kontakte feltingeniører for at verificere lækagehastighed og drejningsmomentvariation.

III. Nøglekomponentens materiale og proces – "Ventilkniv"

✔️Skæringsevnen for en knivslukningsventil er centreret på ventilkniven (dvs. åbningsbladet). Standardpraksis er at svejse en klinge lavet af AISI 420 martensitisk rustfrit stål på en 316 port og derefter varmebehandle den til HRC 48–52. En kvalificeret 6" knivventil skal gennemgå 500 fuld-slags tomgangstest, før den forlader fabrikken, og klingen skal inspiceres ved farvestofpenetranttest for at sikre, at der ikke er revner.

IV. Oversigt

📝Om man skal vælge en spjældventil i rustfrit stål eller en knivspjældventil afhænger af, om mediet indeholder partikler eller fibre. Til rent vand, damp eller olie forbliver traditionelle skydeventiler den mest økonomiske afspærringsløsning. Til slam, papirmasse, malmgylle og lignende applikationer bliver knivspjældventiler – med deres korte struktur, selvrensende knivsæg og lette vedligeholdelse – et uerstatteligt valg.

📝Under indkøb vil streng verifikation af de tekniske dokumenter og feltreferencer fra leverandører af knivspjældventiler, samtidig med at der tages hensyn til hårdhedsparametrene for guillotineventilen og ventilkniven, sikre en langsigtet stabil drift af rørledningen.
